记录我学习机组的一些心得和笔记，前两章以后更。
第三章 存储系统
3.1 存储器概述

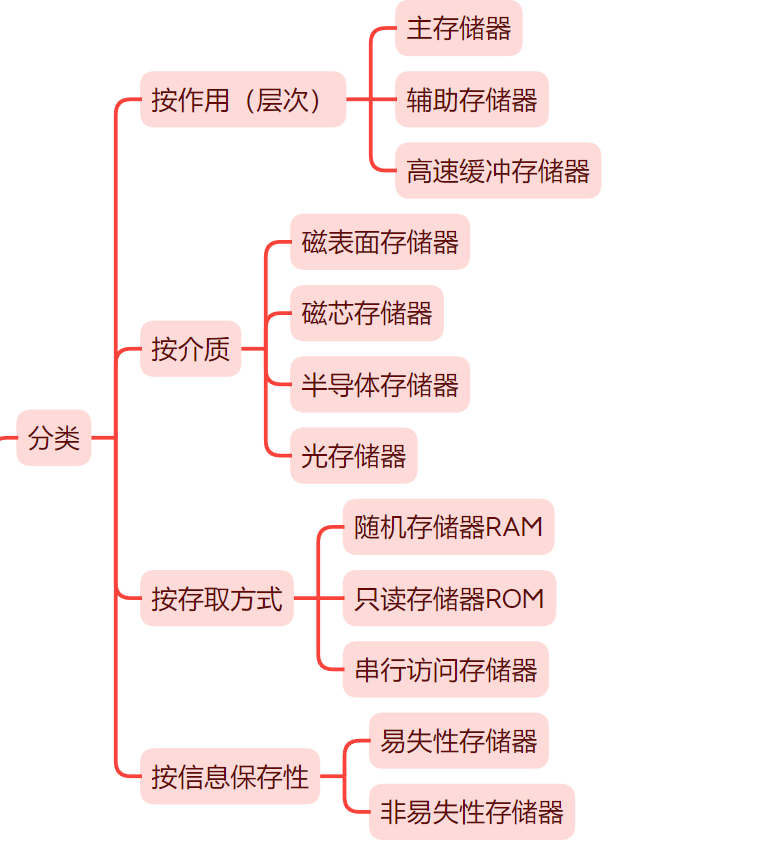

3.1.1 存储器的分类

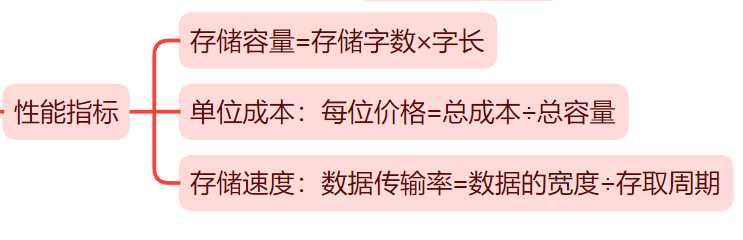

3.1.2 存储器的性能指标

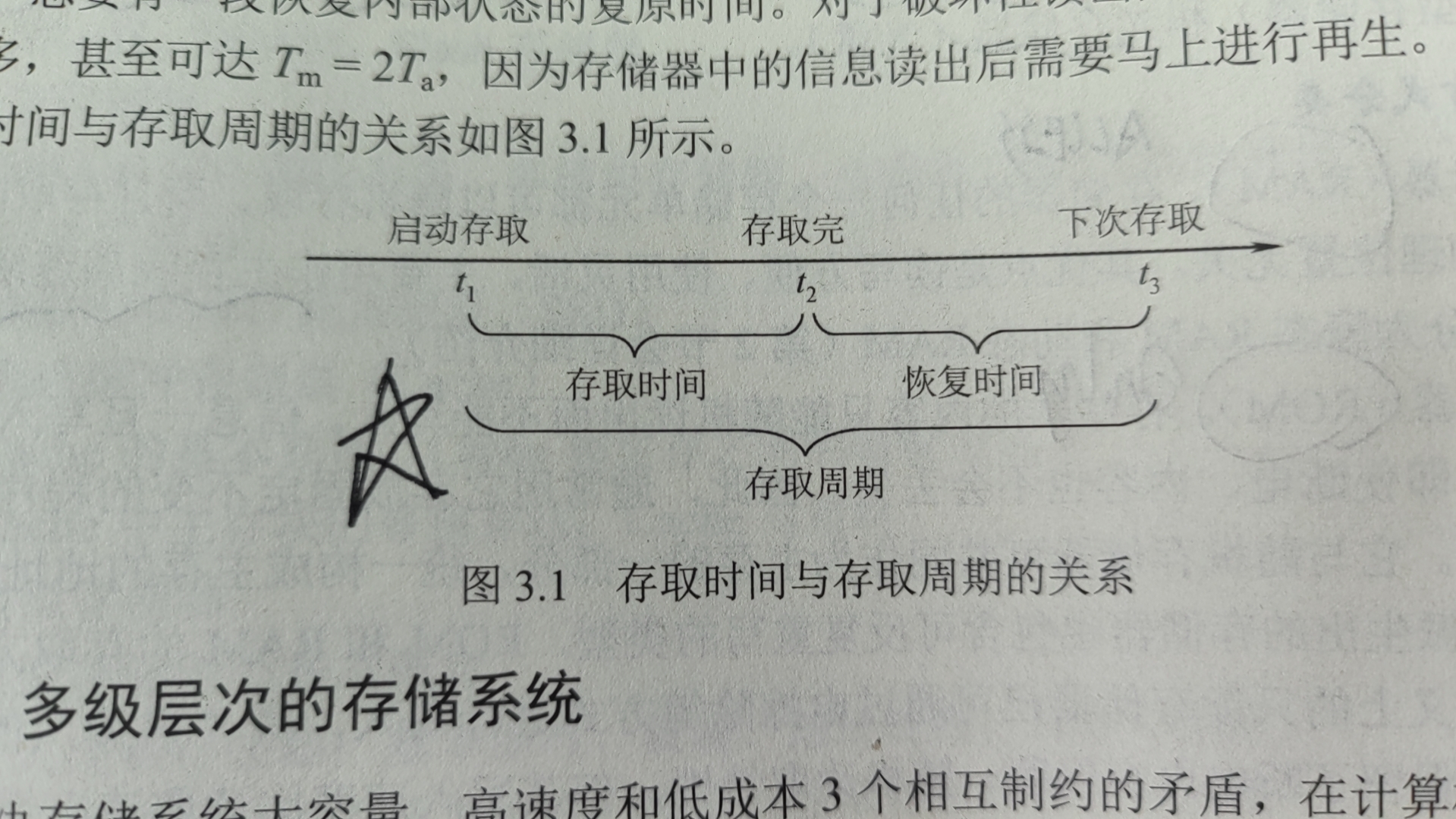

其中，存取时间是启动一次存储器操作到完成该操作所经历的时间(读出时间、写入时间)，主存宽带是数据传输率，表示每次从主存进出信息的最大数量，单位为字/秒、字节/秒(B/s)或位/秒(b/s)。
补充:所谓存储速度，就是指平均每秒能传输多少数据。

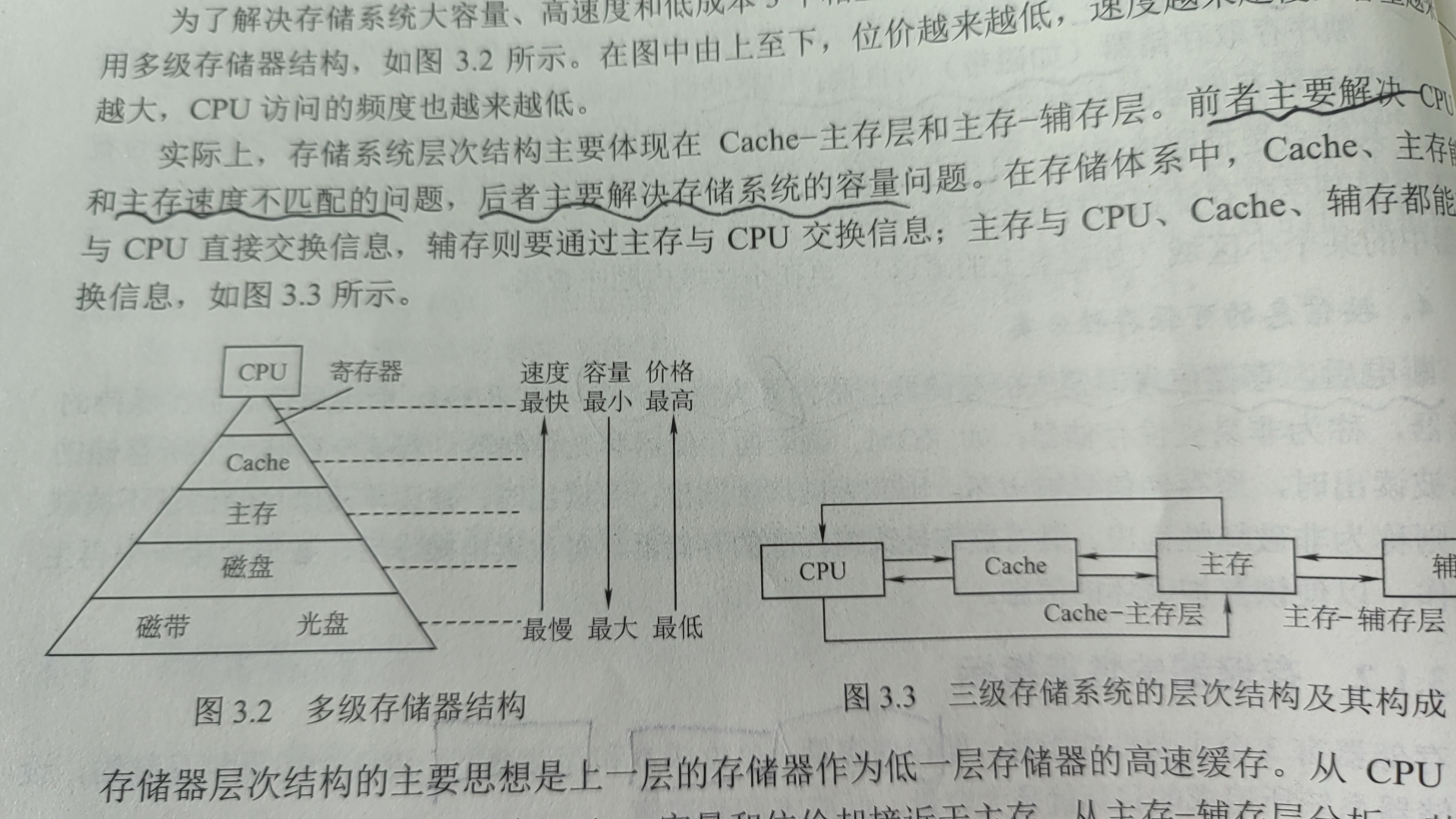

3.1.3 多级层次的存储系统
主存和Cache之间的数据调动是由硬件自动完成的，对[所有程序员]均是透明的；而主存和辅存之间的数据调动则是由硬件和操作系统共同完成的,对[应用程序员]都是透明的。
对上一段话的理解:
主存（Main Memory）和Cache之间的数据调动：
数据调动是由硬件自动完成的：处理器在执行指令时可能需要访问数据，如果数据在Cache中找到，则直接从Cache中获取，这个过程是由硬件自动完成的。
对所有程序员都是透明的：这意味着程序员不需要关心数据是从主存还是从Cache中获取的，他们编写的程序不需要考虑存储层次结构，因为这个过程由硬件自动管理，对程序员来说是透明的。
主存和辅存之间的数据调动：
数据调动是由硬件和操作系统共同完成的：当主存中的内存不足以容纳所有需要的数据时，部分数据可能会被移到辅助存储（如硬盘）中，这个过程需要操作系统和硬件共同协作来管理。
对应用程序员都是透明的：与Cache和主存之间的数据调动不同，应用程序员也不需要直接关注主存和辅存之间的数据调动。操作系统会在需要时自动将数据从辅存调入主存，以确保程序的正常执行，而应用程序员可以像操作主存一样使用数据，这个过程对他们来说是透明的，他们无需手动管理数据在主存和辅存之间的迁移。
这一段知识很重要，一定要记住！！！！
对上一段话的理解:数据保存在[辅存]中，如果要对数据进行操作，则[辅存]将数据复制一份副本，然后将副本扔给[主存],[主存]将副本再复制为另一份副本，然后扔给[Cache],此时，[主存]、[Cache]中都有了数据的副本。副本在[Cache]中被操作后，操作好的副本会扔回给[主存],并覆盖原先[主存]中的副本。在某些情况下，如果操作后的数据需要保存至[辅存]中，则由[主存]将修改好的数据扔给[辅存]。
这一段知识很重要，一定要记住！！！！
3.2 主存储器
3.2.1 SRAM芯片和DRAM芯片
1.SRAM的工作原理
存储器最基本的构件是存放一个二进制位的物理器件。
静态随机存储器SRAM的存储单元是双稳态触发器(六晶体管MOS)记忆信息的。
速度快、集成度低、功耗大、价格昂贵，用作高速缓冲存储器Cache。
2.DRAM的工作原理
利用存储电路中栅极电容上的电荷存储信息。
容易集成、价位低、容量大和功耗低，用于主存系统。

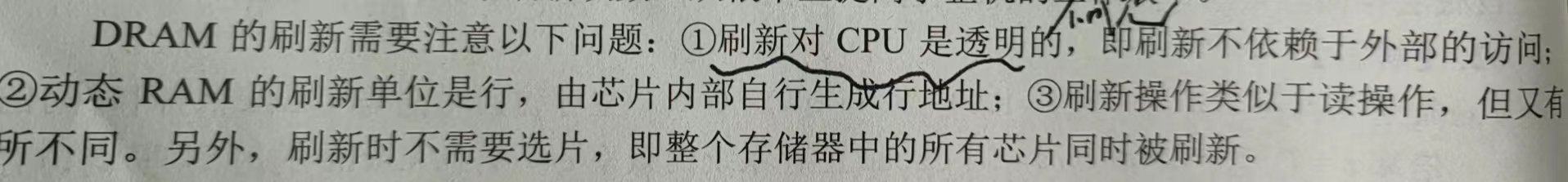

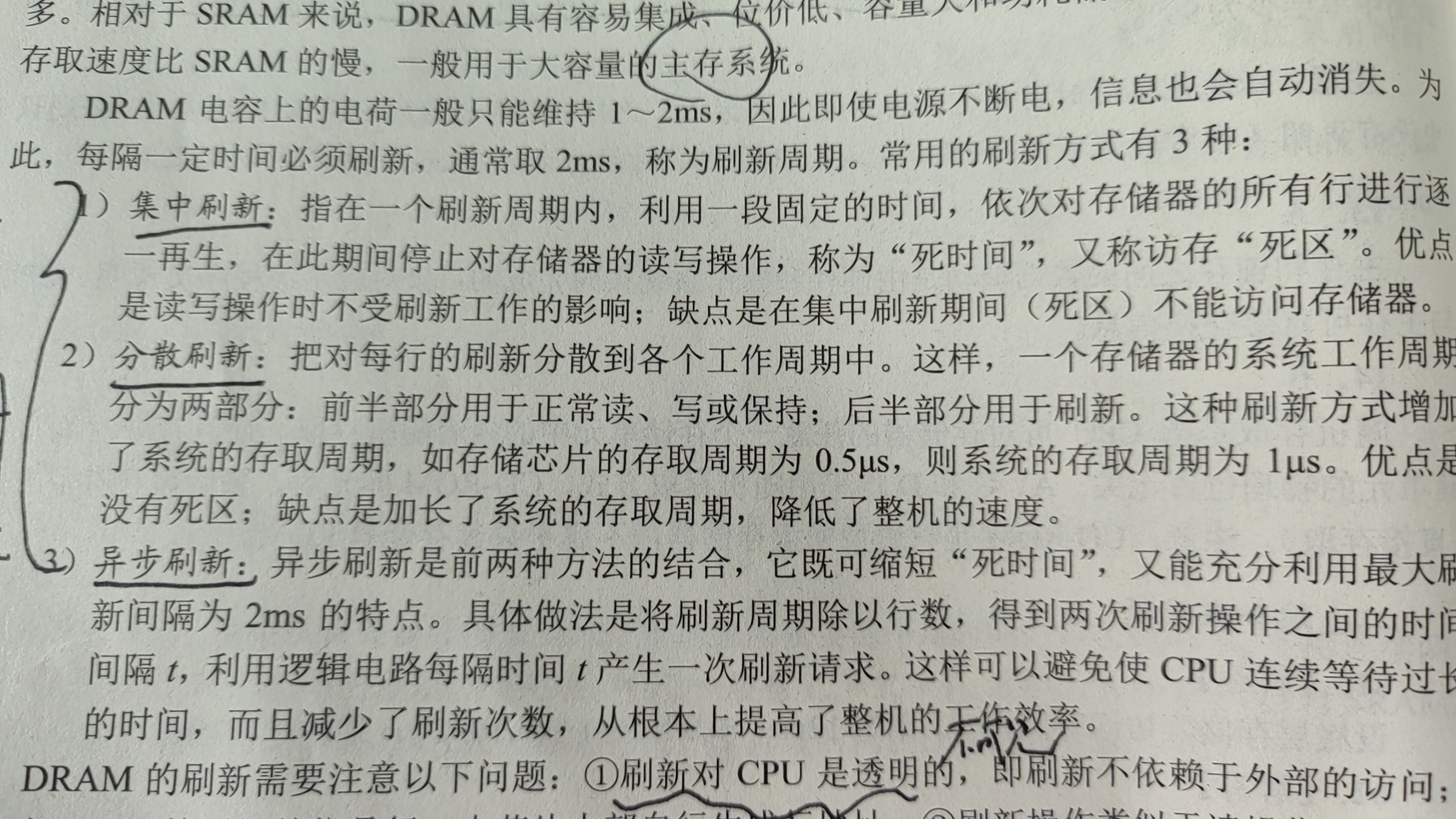

对上述概念的理解:
"集中刷新”可以看做，作者必须把书架上每本书更新完后，读者才能阅读书架上的任意一本。
“分散刷新”是作者更新某行书时，读者可以看其他行的书，但如果要看作者更新的那行书时，必须等作者更新好，才能看。
“异步刷新”是每行书定期被更新，而更新的时候，读者可以阅读任意一本书。
另外补充:Cache之所以是“静态”，是因为在通电情况下，它不需要刷新就能保持数据的存在，而主存之所以被称为“动态”,是因为它在通电条件下，需要定时刷新才能保持数据的存在，这是二者在称呼上不同的原因。

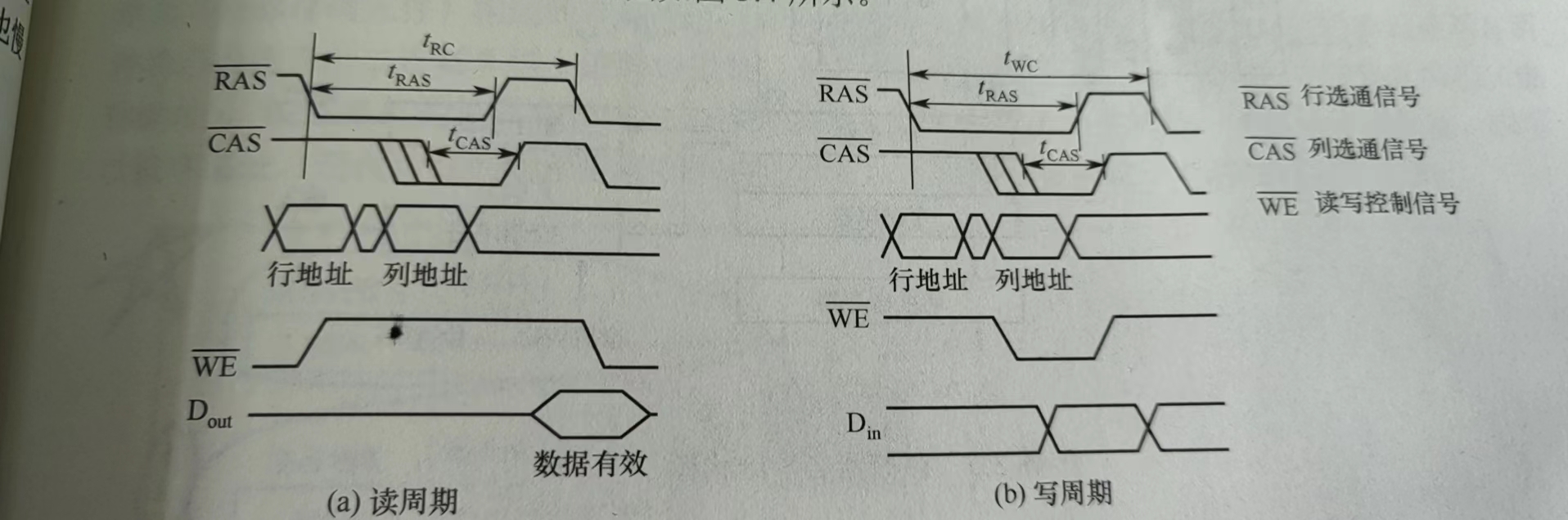

3.DRAM芯片的读写周期。
对上图以及读写流程的理解:
读操作：
首先，将要读取的行地址传送给DRAM。
当RAS信号被激活时，DRAM会选中提交的行地址，并准备读取数据。
接着，将要读取的列地址传送给DRAM。
当CAS信号被激活时，DRAM会从选定的行中读取数据，并将数据输出到数据总线上。
在CAS信号激活之前，数据总线上的数据必须保持稳定，以确保正确读取数据。
通过WE（写使能）信号的状态（通常高电平），确定当前操作为读操作。
写操作：
与读操作类似，首先将要写入的行地址和列地址传送给DRAM。
当RAS和CAS信号被激活时，DRAM会选中提交的行和列，并准备写入数据。
然后，在CAS信号激活之前，数据总线上的数据必须保持稳定，以确保数据正确写入。
通过WE信号的状态（通常低电平），确定当前操作为写操作。
总的来说，通过控制RAS和CAS信号的激活以及WE信号的状态，可以确定DRAM芯片的操作是读取数据还是写入数据，以及要读写的数据的位置。这些操作确保了DRAM芯片能够准确地进行读写操作，并在不同的操作之间保持正确的时序关系。

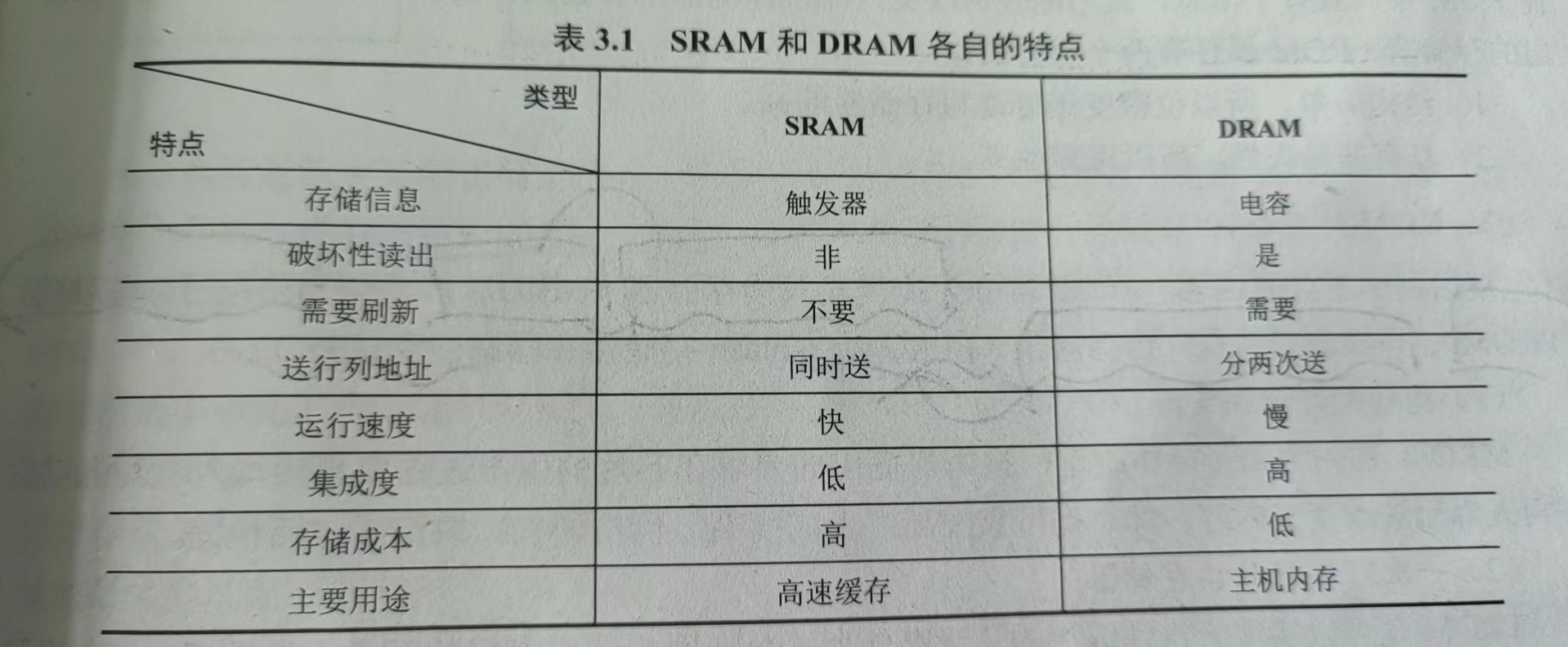

4.SRAM与DRAM的比较
对于上文中的“破坏性读出”的理解：
破坏性读出：对于像DRAM这样的存储器，读取数据会导致存储单元中的数据被清空，因此需要定期进行刷新操作来重新写入数据，以保持数据的有效性。在DRAM中，由于存储单元是由电容构成的，电容中的电荷会在读取操作中被释放，导致数据丢失。
非破坏性读出：对于像SRAM这样的存储器，读取数据不会影响存储单元中的内容，因此不需要定期进行刷新操作。在SRAM中，存储单元是由触发器构成的，读取数据不会导致存储单元中的数据丢失。
因此，刷新操作的需求与存储器的读取方式密切相关。对于需要进行破坏性读出的存储器，需要定期刷新以保持数据的有效性；而对于非破坏性读出的存储器，则不需要刷新操作。

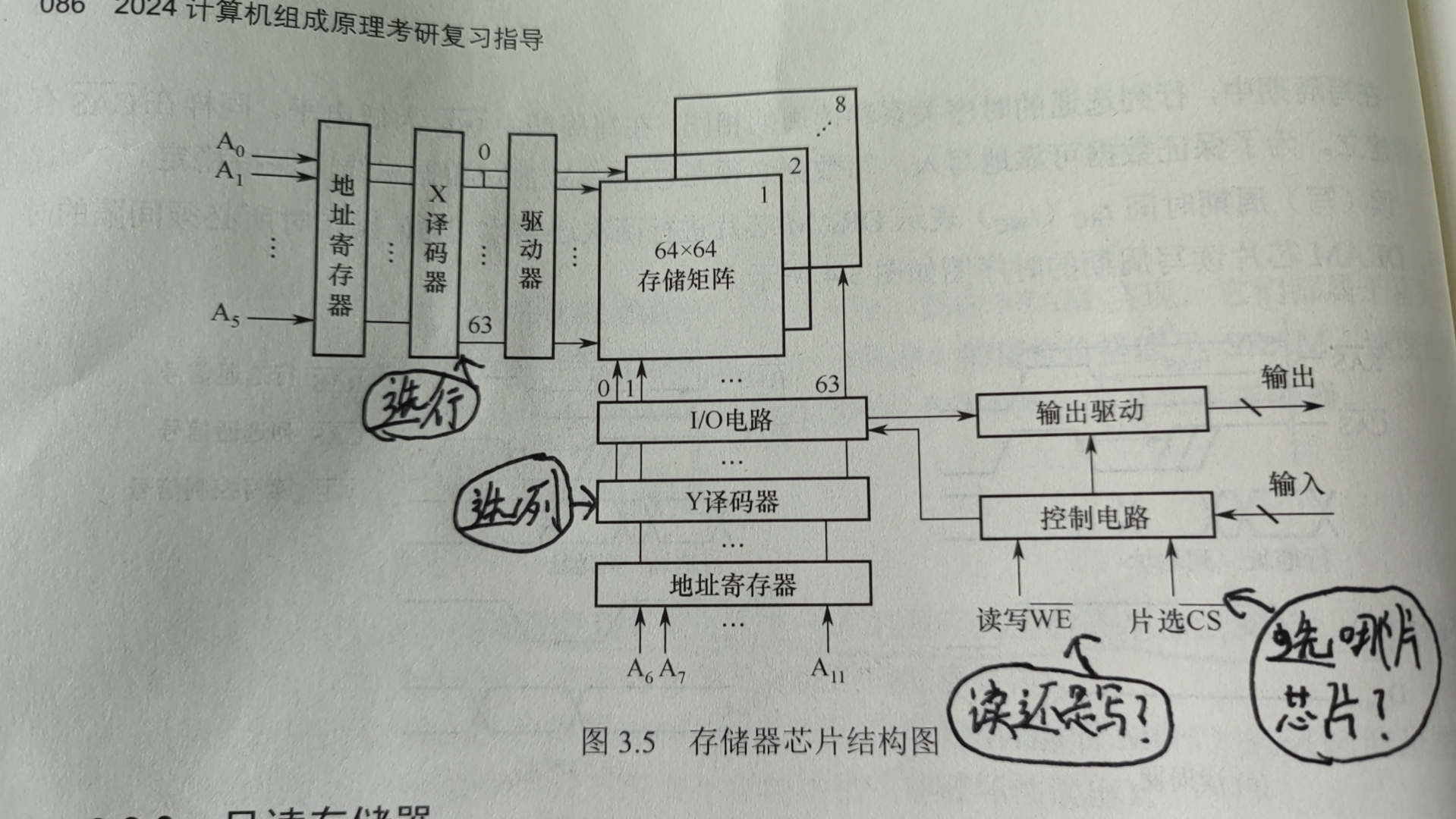

5.存储芯片的内部结构
1.存储体(存储矩阵)。存储体是存储单元的集合，它由行选择线(X)和列选择线(Y)来选择所访问单元，存储体的相同行、列上的位同时被读出或写入。
2.地址译码器。用来将地址转换为译码输出线上的高电平，以便驱动相应的读写电路。
3.I/0控制电路。用以控制被选中的单元的读出或写入，具有放大信息的作用。
4.片选控制信号。单个芯片容量太小，往往满足不了计算机对存储器容量的要求，因此需用一定数量的芯片进行存储器的扩展。在访问某个字时，必须“选中”该存储字所在芯片，而其他芯片不被“选中”，因此需要有片选控制信号。
5.读/写控制信号。根据CPU给出的读命令或写命令，控制被选中单元进行读或写。
用人话来说，就是外部将行列信息、读写信号与片选信号传递给I/O电路，I/O电路根据所给的信息，将存储矩阵中的数据传出。
3.2.2 只读存储器
1.只读存储器(ROM)的特点
ROM一旦有了信息，就不能轻易改变，即是掉电了，信息也不会丢失。其结构简单，位密度比可读写存储器高;具有非易失性，可靠性高。

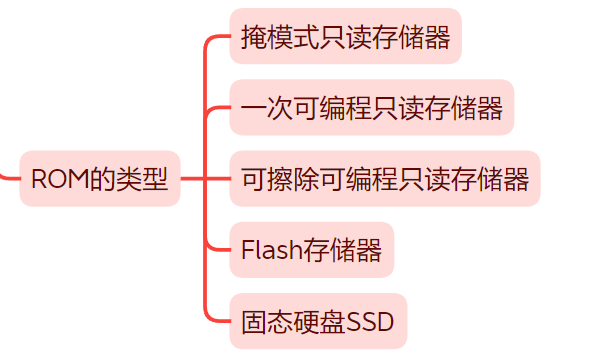

2.ROM的类型
3.2.3 主存储器的基本组成

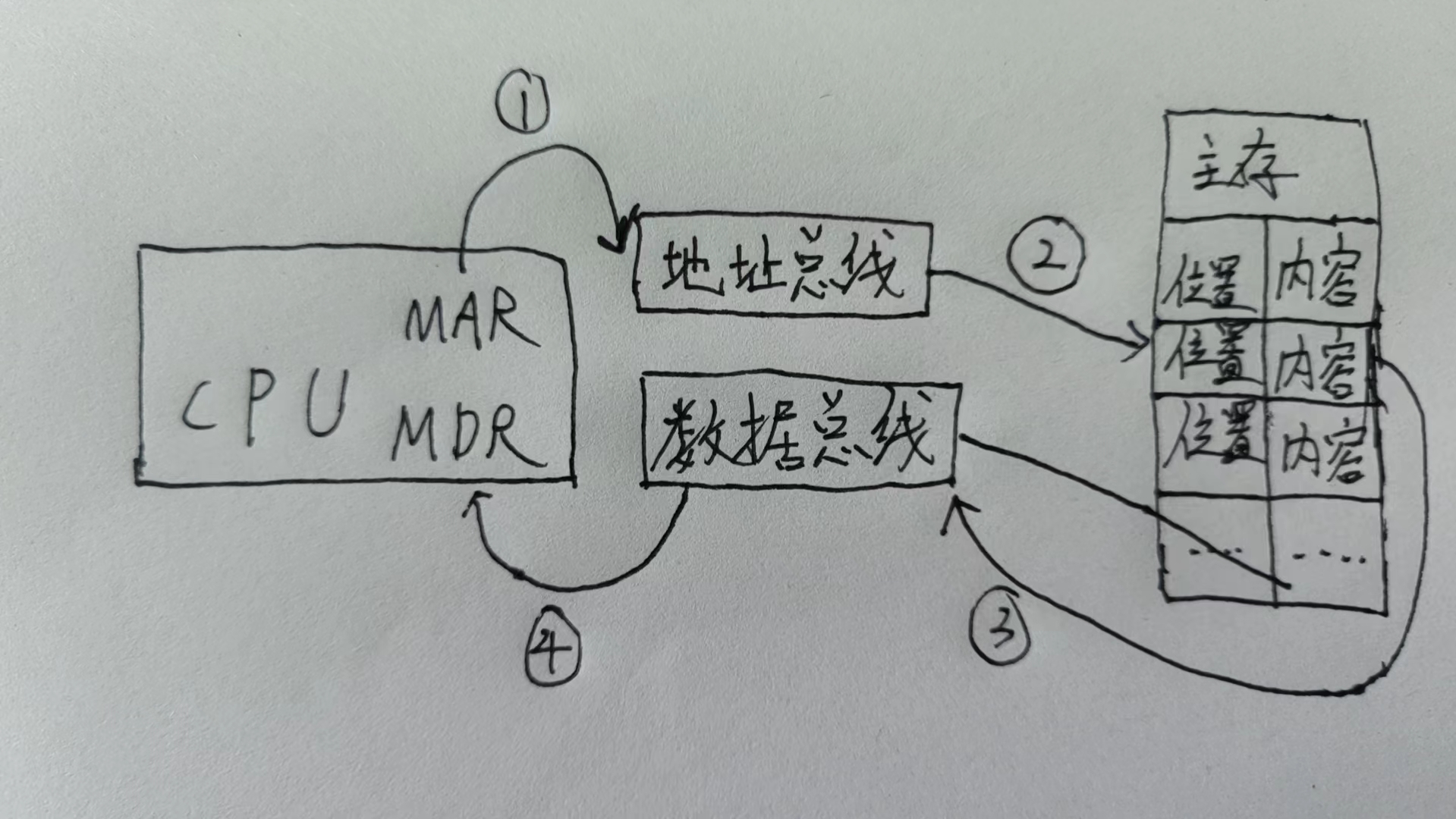

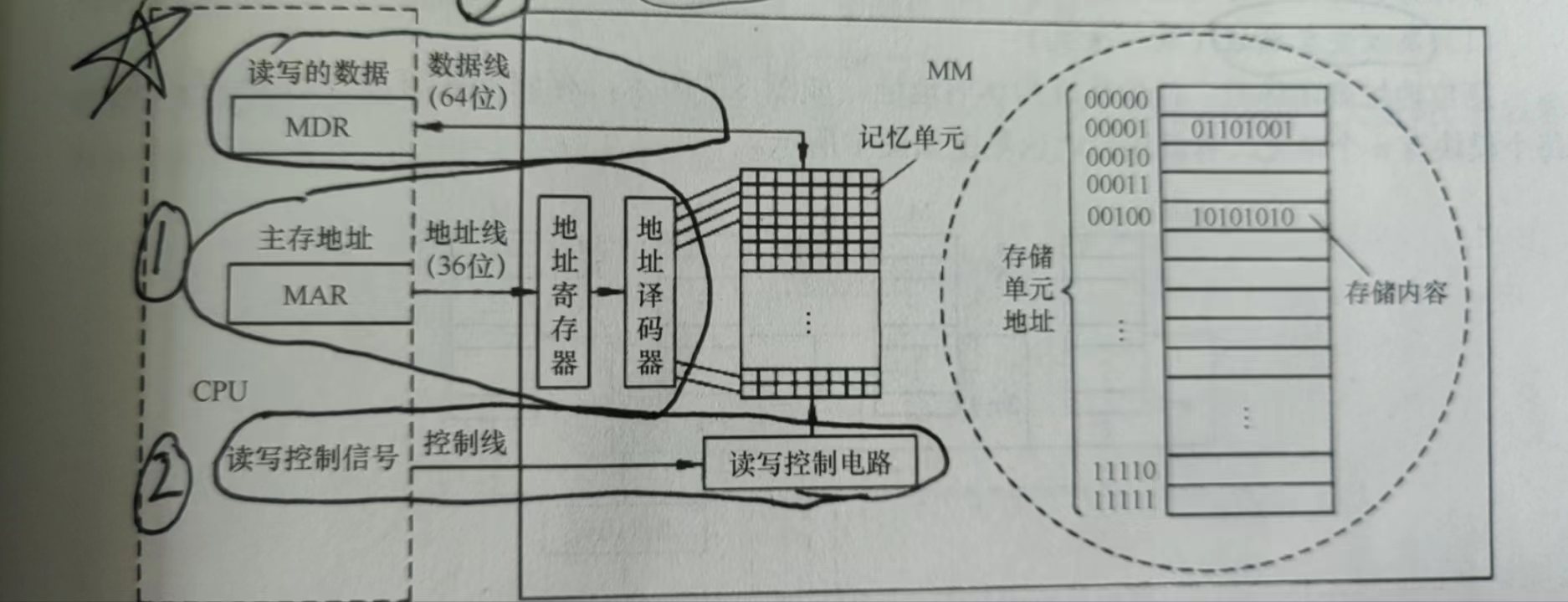

读操作：CPU首先获取要读取的数据的地址，并将这个地址存入自己的MAR中。然后，通过地址总线将MAR中存储的地址传送到主存储器中，主存储器根据这个地址找到对应的数据，并通过数据总线将数据传送到CPU的MDR中。

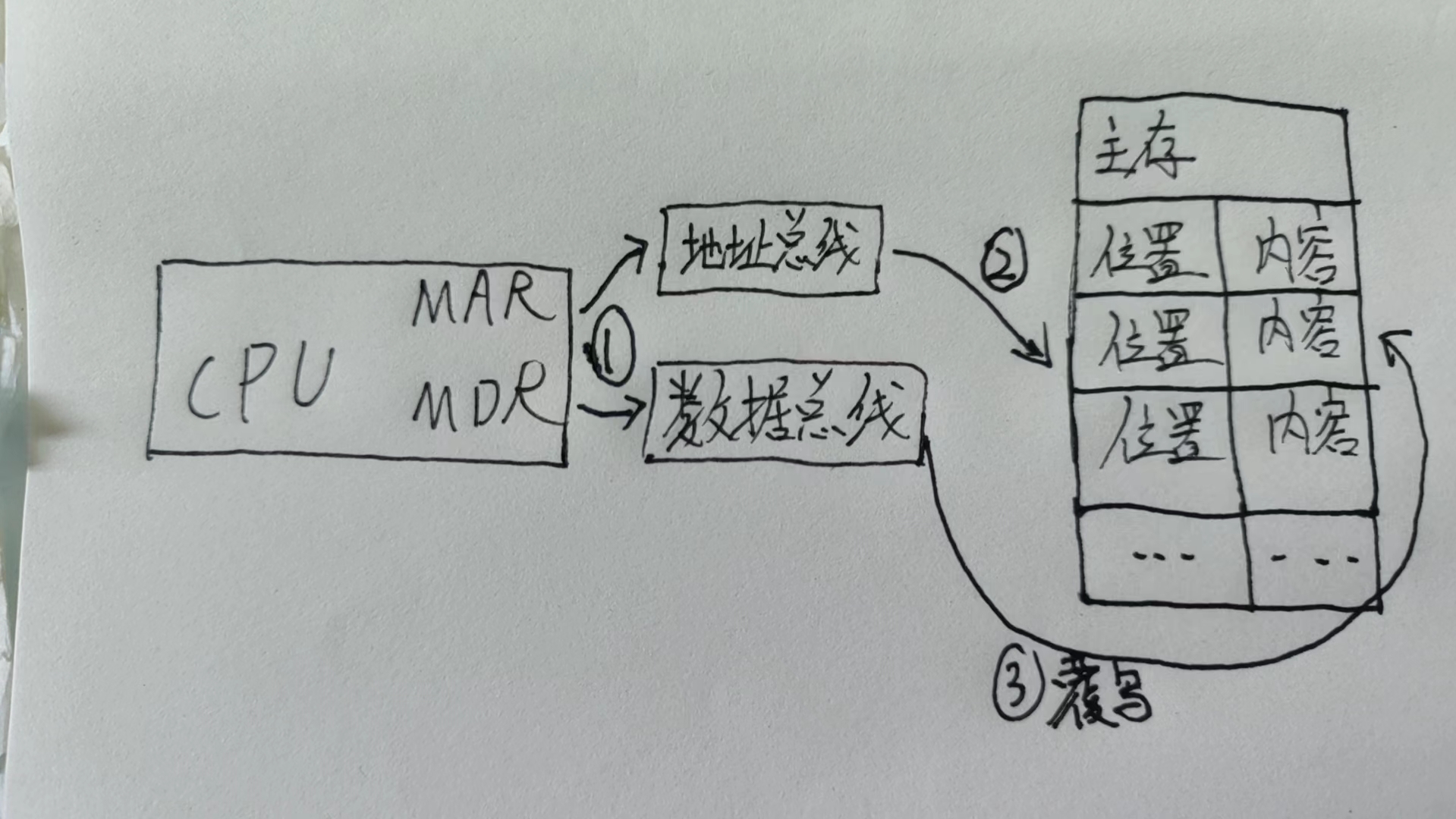

写操作：CPU首先获取要写入的数据的地址以及修改的内容，并将这些信息分别存入自己的MAR和MDR中。然后，通过地址总线将MAR中存储的地址传送到主存储器中，主存储器根据这个地址找到对应的存储单元。接着，CPU通过数据总线将MDR中的修改内容传送到主存储器中，覆盖原先的数据。
补充:在学这里的时候很奇怪，为什么这里涉及的(CPU——主存)结构内容没有提到中间的Cache？后来发现这教材写的太奇怪了= = 。随后研究了一下，原来这里的CPU与主存交互有个前提，那就是CPU与Cache交互的时候并没有在Cache中找到数据，于是越过Cache，与主存交互，然后就有了上述的内容。但是有意思的是，CPU与Cache的交互与上述主存的交互差不多，可以说一模一样了。但是额外的，如果在Cache中找到数据，要修改这数据的话，通过上述可知，Cache中的内容会被新数据覆盖，并且由于之前的内容，我们知道，Cache的内容是主存内容的【副本】，因此Cache中的【副本】被修改了后，为了保持主存储器和Cache之间的一致性，修改的数据也需要在适当的时机被写回到主存中，以覆盖主存储器中相同地址的数据，这样一来，Cache与主存的内容都被修改了。
3.2.4 多模块存储器
1.单体多字存储器
单体多字存储器是指一个存储单元可以同时存储多个数据位。这种存储器结构允许在单个存储单元中存储多个字节或字，而不是仅存储一个字节或字。通常，单体多字存储器使用更大的存储单元来存储多个数据位，从而提高了存储器的存储密度和效率。
举个例子，一个8位的存储单元通常只能存储一个字节（8位），而一个32位的存储单元可以存储4个字节（32位）。因此，如果一个存储器采用32位的单体多字结构，那么在单个存储单元中就可以存储4个字节的数据，从而提高了存储器的容量和效率。
缺点:它是按行读取信息的，所以每次读取信息都是一行行读取的，这导致了它每执行一条命令，就必须读取相应的数据，因此每行的结构应该是“指令-数据内容，指令-数据内容”，这样才能够满足逐条命令执行的条件，正因如此，如果出现了跳转或分支的指令，那么就会受到影响。
2.多体并行存储器
可参考这篇文章链接
高位交叉编址
在高位交叉编址中，存储器地址被分成高位地址和低位地址两部分。高位地址用来表示存储体的编号，而低位地址用来表示存储体内部的地址。
以一个具体的例子来说，如果有4个存储模块（M0到M3），每个模块内有若干个存储单元，那么对于一个存储器地址来说，高位地址会确定要访问的存储模块，而低位地址会确定在该模块内的具体存储单元。
在高位交叉方式下，CPU访问存储器时总是先访问一个模块内的存储单元，等到该模块访问完毕后，才会转到下一个模块进行访问。由于各个模块的访问不能并行进行，因此无法提高存储器的吞吐率。这意味着，尽管高位交叉编址可以提高存储器的并行性，但在访问连续主存块时，仍然会出现按顺序访问存储模块的情况，从而限制了存储器的整体性能表现。
如果正在访问M0，并且需要访问M3，就必须等待M0的访问完成后才能开始访问M3。这限制了存储器的并行性和吞吐率，因为各个存储模块之间的访问不能同时进行。
如上图，每个模块相当于串联一样。必须首尾相接，一个接一个访问。(图来源)
低位交叉编址
如图所示,低位交叉编址是并联的，相当于按“层”遍历。图中的w3后面的那小块相当于t。 8ik8juujujuj
